本体形式・寸法表

เมื่อเลือกแบบ “บอดี้” ชนิดที่ต้องการทางด้านซ้ายแล้ว ท่านจะเห็นตารางขนาดขึ้นทางด้านขวา

ขนาด

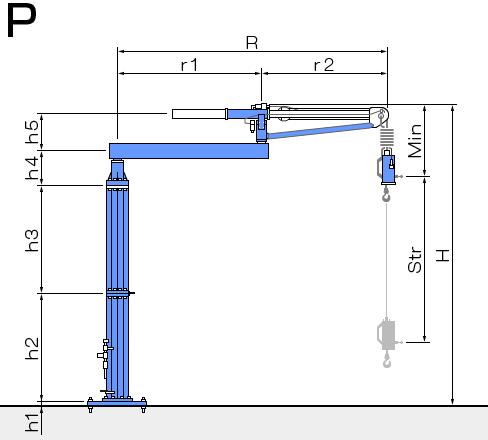

P型

  H h1 h2 h3 h4 h5 R r1 r2 Str Min
50kg Short 2535 22 910 910 297 306 2280 1220 1060 1400 600
50kg Long 2535 22 910 910 297 306 3000 1600 1400 1800 600
100kg Short 2545 25 875 800 348 393 2500 1340 1160 1400 600
100kg Long 2545 25 875 800 348 393 3000 1600 1400 1800 600
200kg Long 3175 25 1100 1100 382 451 3053 1600 1453 1800 770
